2 Channel Light Fan Dimmer Module কিভাবে ব্যবহার করবো?

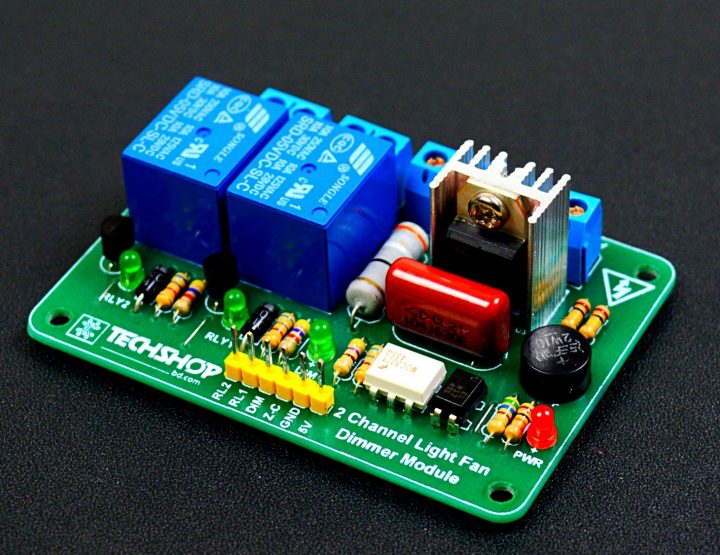

প্রোডাক্ট পরিচিতিঃ

ফ্যান কিংবা লাইট খুব সহজেই নিয়ন্ত্রণ হবে এই ডিভাইস দিয়ে। ফ্যানের স্পিড ইচ্ছে মত বাড়ানো কিংবা কমানো যাবে, তবে অবশ্যই সেইরুপভাবে প্রোগ্রামিং করে নিতে হবে। আর এই ফ্যানের স্পীড বাড়ানো এবং কমানোর কাজে থাকছে একটি ট্রায়াক। আমাদের প্রোগ্রাম ব্যবহার করে ফ্যানের স্পিড ৯টি ধাপে কমানো বাড়ানো যাবে। অন্য দিকে লাইট অন কিংবা অফ এই কাজের জন্য ব্যবহার হয়েছে রিলে। এই সকল কাজকে বাস্তবে রুপ দেওয়ার জন্য ব্যবহার করা হয়েছে বহুল পরিচিত মাইক্রোকন্ট্রোলার Arduino Uno ও ব্লুটুথ মডিউল HC-05. ডিভাইসটি চালানোর জন্য প্রোগ্রাম এবং সার্কিট কানেকশন অনুসরণ করে খুব সহজেই বানিয়ে নেওয়া যাবে হোম অটোমেশন সিস্টেম।

কি কি রয়েছেঃ

  • 3 Device Control Output (2 On/Off + 1 FAN Speed Control)
  • 220V AC INPUT Terminal: AC INPUT
  • Output Terminal Block: FAN, LIGHT1 and LIGHT2
  • Operating Voltage: 5V
  • Power Indication: Red LED
  • Output Status: Green LED DIM, RLY1, RLY2
  • Relay output capacity: 220VAC / 10A
  • Triac output capacity: 220VAC / 16A
  • Input Terminal: 5V, GND, Z-C, DIM, RL1, RL2
  • Board Dimension: 73 x 51 mm
  • Mounting Holes: 66 x 44 mm
  • Independently Controlled Relay and Triac (Dimmer)
  • Relay current consumption at 5V is 72mA each when switched on
  • Back EMF protection

ব্যবহারবিধিঃ

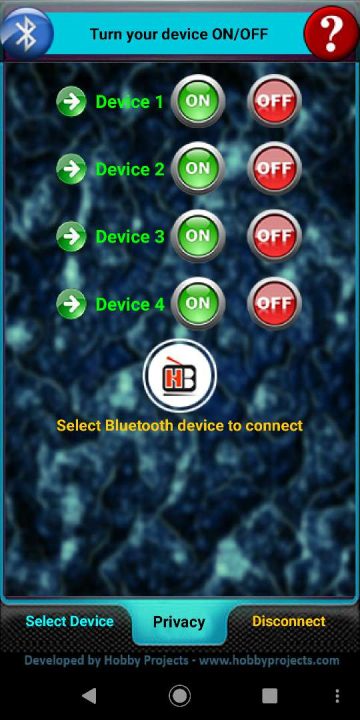

সার্কিট কানেকশন সম্পূর্ণ করে কোড আপলোড দিতে হবে। অতপর, মোবাইলে BlueTerm+ এপটি ইন্সটল করে নিতে হবে। এবার এপ থেকে a প্রেস করলে স্পিড কমবে, A প্রেস করলে স্পিড বাড়বে। এইভাবে B, b, C, c, D, d প্রেস করে অন্য ফ্যান, লাইট-১ ও লাইট-২ কে অন -অফ করা যাবে। অপারেশন আরো সহজ করার জন্য এই লিংক থেকে https://bit.ly/2m5P8pe এপটি ব্যবহার করা যেতে পারে।

প্রয়োজনীয় যন্ত্রপাতিঃ

প্রয়োজনীয় যন্ত্রপাতিঃ পরিমাণ লিংক
2 Channel Light Fan Dimmer Module ১টি https://bit.ly/2m28QSq
Arduino Uno R3 (China) ১টি https://bit.ly/2xFsYiI
Bluetooth Module Breakout (HC-05) ১টি https://bit.ly/2kI4C2m
Power Cable 2 pin ১টি https://bit.ly/2LGtboI
Male To Female Jumper Wire – Single ১০টি https://bit.ly/2LjXFfx
12V 700mA Power Adapter ১টি https://bit.ly/2JfzpdB
AC Light (Bulb, Tube, Fluorescent etc) ২টি
Fan (AC 220V) ১টি

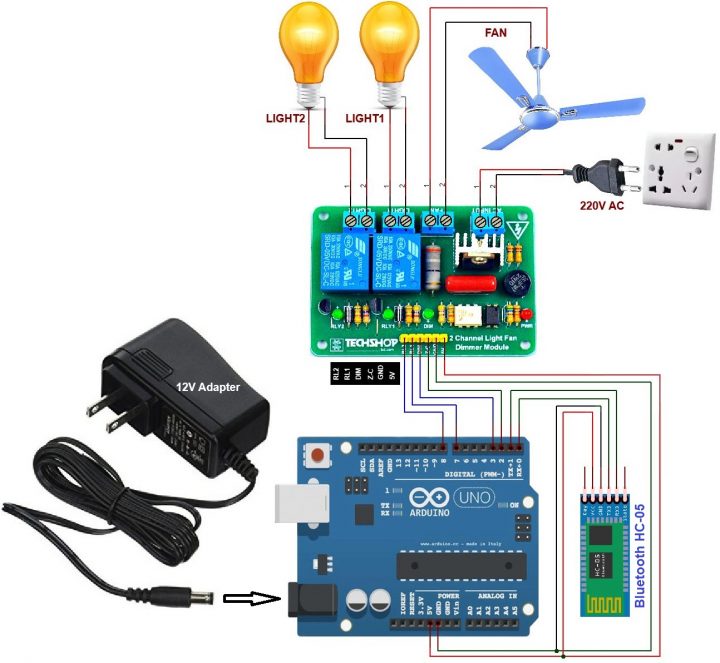

সার্কিট কানেকশনঃ

2 Channel Light Fan Dimmer Module Arduino Uno R3 (China)
RL2 8
RL1 7
DIM 3
Z-C 2
GND GND
5V 5V
HC-05 Arduino Uno R3 (China)
VCC 5V
GND GND
TXD RX 0
RXD TX 1

কোডঃ

#include <TimerOne.h>  // Avaiable from http://www.arduino.cc/playground/Code/Timer1
volatile int i=0;               // Variable to use as a counter
volatile boolean zero_cross=0;  // Boolean to store a "switch" to tell us if we have crossed zero
int FAN = 3;   // Output to Opto Triac
int LIGHT1 = 7; // Relay-1
int LIGHT2 = 8; // Relay-2
int dim = 128;  // Dimming level (0-128)  0 = on, 128 = 0ff
int pas = 14;   // step for count;
int freqStep = 75;   // This is the delay-per-brightness step in microseconds.
char BTData; // incoming data from serial Bluetooth)

void setup() {  // Begin setup
  Serial.begin(115200); // initialization
  pinMode(FAN, OUTPUT);  // Set the Triac pin as output
  pinMode(LIGHT1, OUTPUT); // Set the Relay pin as output
  pinMode(LIGHT2, OUTPUT); // Set the Relay pin as output

  attachInterrupt(0, zero_cross_detect, RISING);    // Attach an Interupt to Pin 2 (interupt 0) for Zero Cross Detection
  Timer1.initialize(freqStep);                      // Initialize TimerOne library for the freq we need
  Timer1.attachInterrupt(dim_check, freqStep);
  // Use the TimerOne Library to attach an interrupt
}

void zero_cross_detect() {
  zero_cross = true;     // set the boolean to true to tell our dimming function that a zero cross has occured
  i=0;
  digitalWrite(FAN, LOW);
}

// Turn on the TRIAC at the appropriate time
void dim_check() {
  if(zero_cross == true) {
    if(i>=dim) {
      digitalWrite(FAN, HIGH);  // turn on light
      i=0;  // reset time step counter
      zero_cross=false;    // reset zero cross detection
    }
    else {
      i++;  // increment time step counter
    }
  }
}

void Wireless()
{
    BTData = Serial.read(); // read byte
    if(BTData == 'a') {if(dim<127){dim = dim + pas; if(dim>127) {dim=128;}}} // Step DOWN
    if(BTData == 'A') {if(dim>5){dim = dim - pas;   if(dim<0)   {dim=0;}}}   // Step UP
    if(BTData == 'B') {dim=0;}   // power is 100% (on)
    if(BTData == 'b') {dim=128;} // power is 0% (off)
    if(BTData == 'C') {digitalWrite(LIGHT1, HIGH); } // LIGHT1 ON
    if(BTData == 'c') {digitalWrite(LIGHT1, LOW); }  // LIGHT1 OFF
    if(BTData == 'D') {digitalWrite(LIGHT2, HIGH); } // LIGHT2 ON
    if(BTData == 'd') {digitalWrite(LIGHT2, LOW); }  // LIGHT2 OFF
}

void loop() {

delay (100);
 Wireless();
}








Nur Mohammad

Engineer Techshop Bangladesh E-mail: [email protected]
